一、 试验机的用途与特点

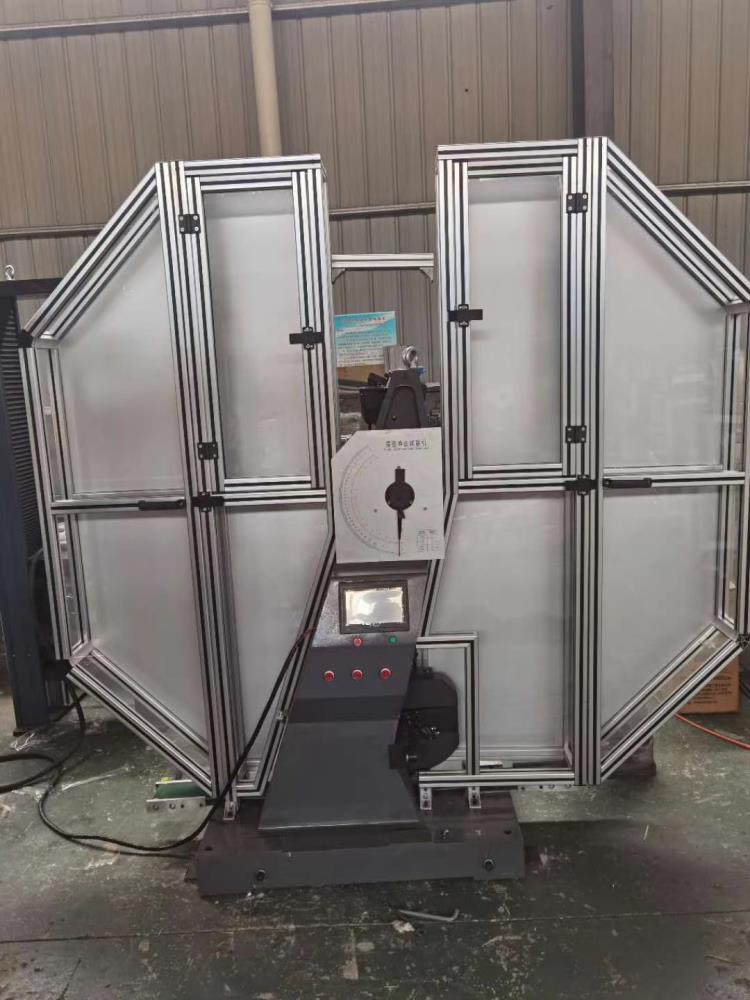

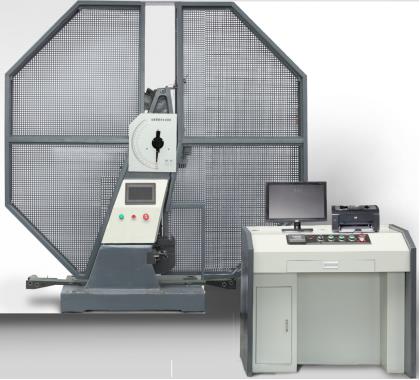

    JBW—450H型仪器化冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。

本公司生产的JBW—300C半自动冲击试验机是按国标GB/T229—2007《金属材料 夏比摆锤冲击试验方法》开发生产的。按GB/T3808-2002《摆锤式冲击试验机的检验》制造的。对金属材料进行冲击试验。较大冲击能量为800J，所用标准试样断面为10×10mm。 主要对冲击韧性较大的黑色金属，特别是钢铁及其合金进行冲击试验。

仪器化冲击试验机是借鉴国外技术并联合中国工程物理研究院共同开发的高技术产品，安装ISO14556:2000《Steeel-charpy V-notch Pendnlum lmpact Test Method》、GB/T 19748-2005《钢材 夏比V型缺口摆锤冲击试验 仪器化试验方法》、GB/T 3808-2002《摆锤式冲击试验机的检验》及JJF1320-2011《仪器化夏比摆锤冲击试验机校准规范》中的有关要求研制。

摆锤式冲击试验机仪器化测控系统为摆锤式冲击试验机研制的专用测控系统，该系统可以与多种不同规格的摆锤式冲击试验机配套使用。该仪器化测控系统满足ISO14556:2000《Steeel-charpy V-notch Pendnlum lmpact Test Method》、GB/T 19748-2005《钢材 夏比V型缺口摆锤冲击试验 仪器化试验方法》、GB/T 3808-2002《摆锤式冲击试验机的检验》及JJF1320-2011《仪器化夏比摆锤冲击试验机校准规范》中的有关要求。

系统通过对摆锤扬角的控制、摆锤反扬角的测试以及冲击过程中试样所受力的实时监测，能够准确地给出冲击能量、吸收能量、较大力、屈服力、不稳定裂纹扩展功起始力以及力-时间波形、力-位移波形、能量-位移波形等测试数据，为试验提供准确可靠的测试结果。

该测试系统采用先进的虚拟仪器技术设计，测试与控制相结合，功能齐全、数据测试准确，软件美观大方、操作方便。

技术指标：

1、冲击力传感器：量程50KN（100KN），精度优于±1.05(配放大器精度）；

2、AD转换器：16位，频响1.25MHz；

3、信号放大器：频响1.5MHz；

4、旋转编码器：3600线；

5、数据采集卡：国外进口段高性能数据采集卡，采样率≥1.25M。

6、冲击能量：                       4500J

7、角度测试准确度：                   0.1°

8、度盘刻度范围及分度值：

下面主要介绍仪器化测控系统的功能、特点和指标。

         9、摆锤力矩：                               0～450J

                                              M=160.7695N.m

10、摆锤预扬角：                              150°+1°

11、摆锤旋转中心至试样中心距离：              750mm

12、冲击速度：                                5.2m/s

        13、支座跨距：                                40mm

        14、钳口圆角：                                R1～1.5mm

        15、冲击刀刃圆角：                           R2～2.5mm

        16、试样规格：                               10×10×55mm

        17、试验机净重：                             约1200kg

        18、试验机外型尺寸（含防护网）：             2100×860×2200mm

        19、电源：主机  三相四线制 380V  50Hz  370W（主电机）
